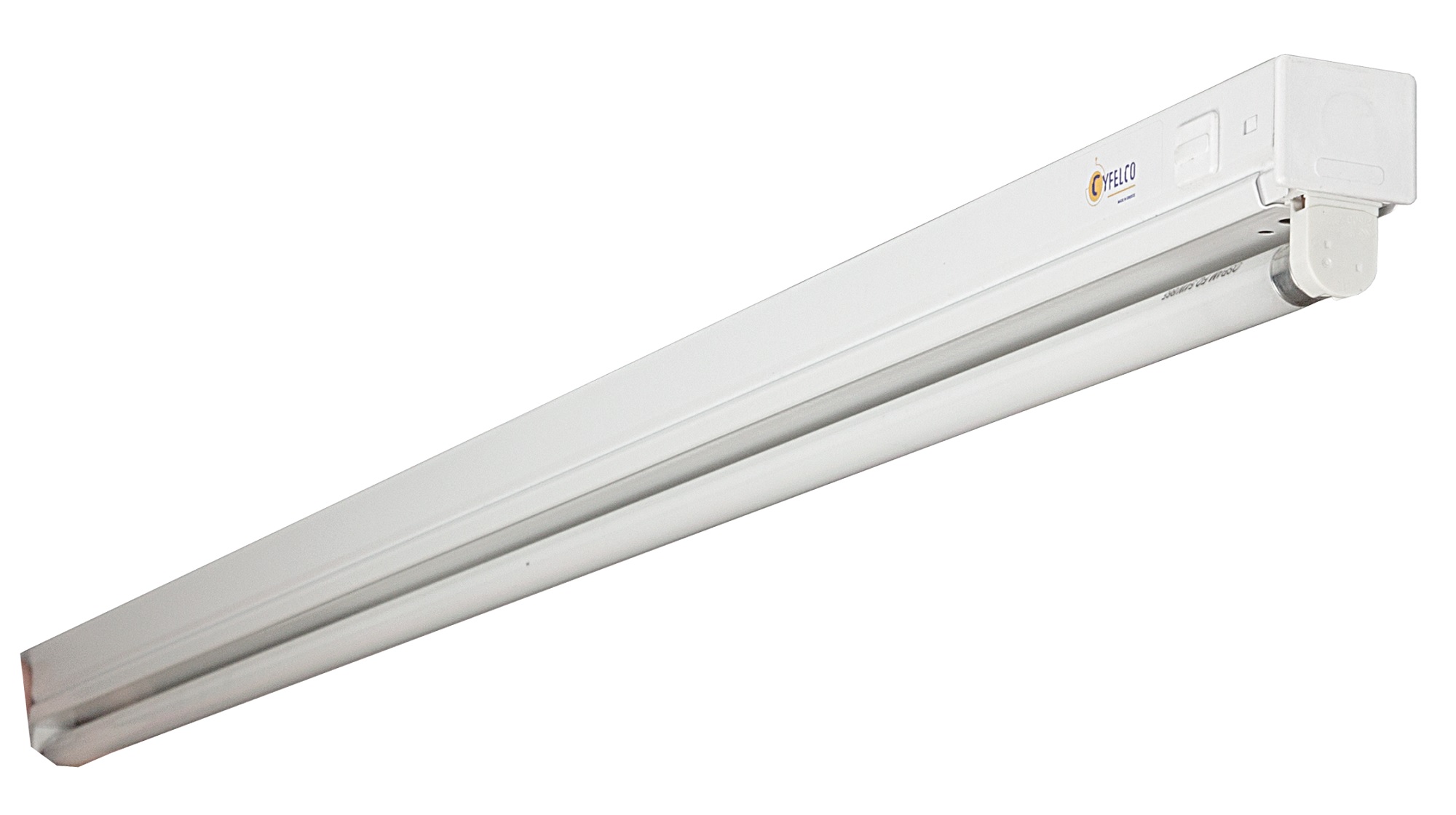

SLIM LINE BATTEN FOR T5 LAMPS



Description:
Slim line batten of high quality for T5 lamps with rotating lamp holder

Applications:
General indoor light for offices, public buildings, commercial shops, schools, supermarkets etc.

Construction:
Base and cover - Cold rolled steel 0,5mm with white epoxy powder coating for maximum reflection and excellent gloss finish
Gear - HF High frequency electronic ballast
Wires - Single Core with Heat resistant PVC insulation at 105oC
Lamp holders - Self extinguish polycarbonate resin with UV protection

Options on request:
Dimming 1-10V
DALI
Emergency 2 or 3 Hours, Maintained or Non maintained
White painted reflector

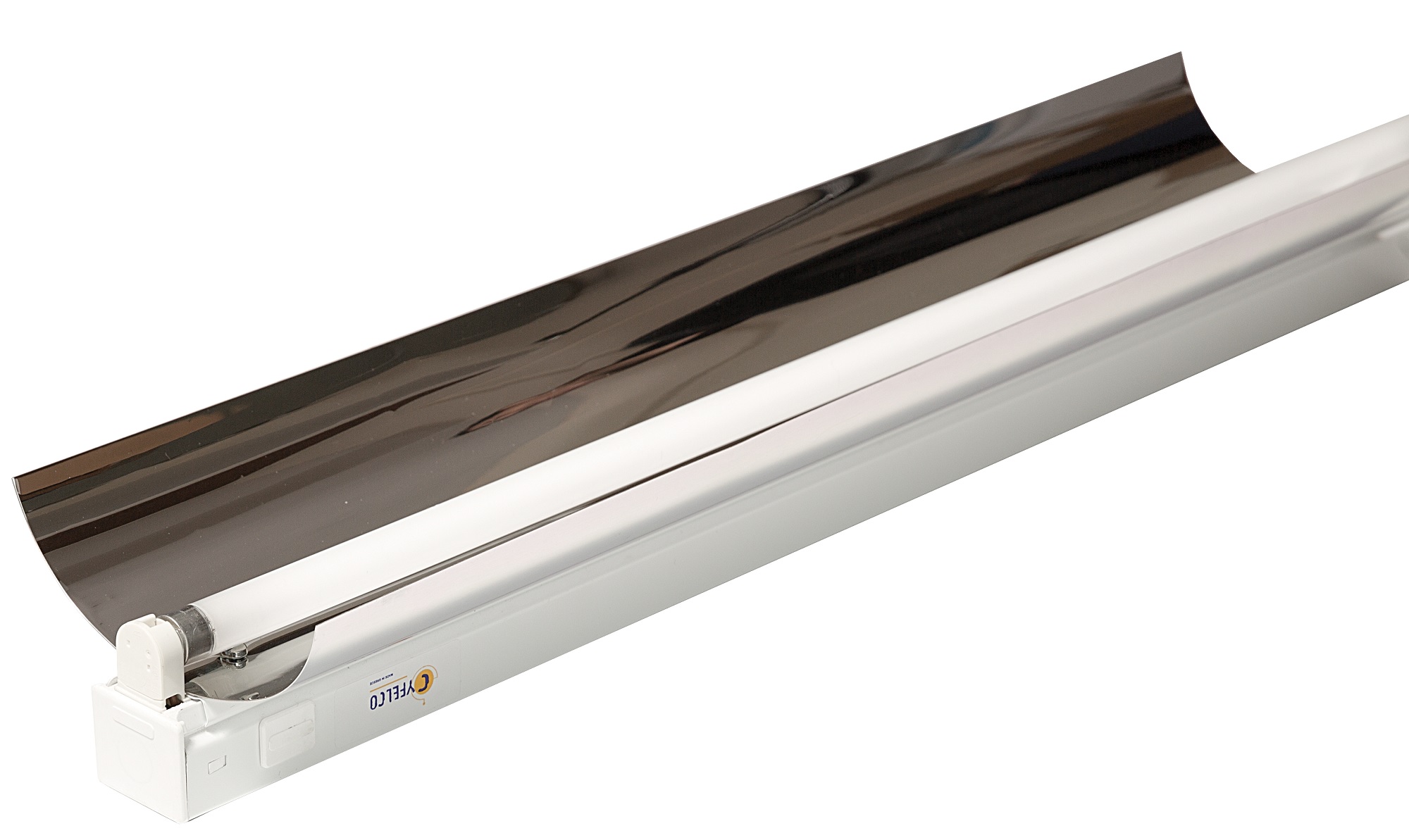

Aluminium reflector

Directives and Standards:
ISO 9001:2015 Quality Management System
2014/35/EU Low Voltage Directive
2014/30/EU Electromagnetic Compatibility Directive
2011/65/EU RoHS Restrictions of Hazardous Substances Directive
EN 60598-1:2015 Luminaires. General requirements and tests
EC Declaration of Conformity

Technical Information
ON/OFF
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
805-030 CYFELCO B T5 1X14 1 14 220-240 50-60 Yes 575 - - - -
805-031 CYFELCO B T5 1X24 1 24 220-240 50-60 Yes 575 - - - -
805-032 CYFELCO B T5 1X21 1 21 220-240 50-60 Yes 875 805-050 805-068 805-086 805-104
805-033 CYFELCO B T5 1X39 1 39 220-240 50-60 Yes 875 805-051 805-069 805-087 805-105
805-034 CYFELCO B T5 1X28 1 28 220-240 50-60 Yes 1175 805-052 805-070 805-088 805-106
805-035 CYFELCO B T5 1X54 1 54 220-240 50-60 Yes 1175 805-053 805-071 805-089 805-107
805-036 CYFELCO B T5 1X35 1 35 220-240 50-60 Yes 1475 805-054 805-072 805-090 805-108
805-037 CYFELCO B T5 1X49 1 49 220-240 50-60 Yes 1475 805-055 805-073 805-091 805-109
805-038 CYFELCO B T5 1X80 1 80 220-240 50-60 Yes 1475 805-056 805-074 805-092 805-110
805-039 CYFELCO B T5 2X14 2 14 220-240 50-60 Yes 575 - - - -
805-040 CYFELCO B T5 2X24 2 24 220-240 50-60 Yes 575 - - - -
805-041 CYFELCO B T5 2X21 2 21 220-240 50-60 Yes 875 805-059 805-077 805-095 805-113
805-042 CYFELCO B T5 2X39 2 39 220-240 50-60 Yes 875 805-060 805-078 805-096 805-114
805-043 CYFELCO B T5 2X28 2 28 220-240 50-60 Yes 1175 805-061 805-079 805-097 805-115
805-044 CYFELCO B T5 2X54 2 54 220-240 50-60 Yes 1175 805-062 805-080 805-098 805-116
805-045 CYFELCO B T5 2X35 2 35 220-240 50-60 Yes 1475 805-063 805-081 805-099 805-117
805-046 CYFELCO B T5 2X49 2 49 220-240 50-60 Yes 1475 805-064 805-082 805-100 805-118
805-047 CYFELCO B T5 2X80 2 80 220-240 50-60 Yes 1475 805-065 805-083 805-101 805-119
Dimming 1-10V
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
805-120 CYFELCO B T5 1X14 DIM 1 14 220-240 50-60 Yes 575 - - - -
805-121 CYFELCO B T5 1X24 DIM 1 24 220-240 50-60 Yes 575 - - - -
805-122 CYFELCO B T5 1X21 DIM 1 21 220-240 50-60 Yes 875 805-140 805-158 805-176 805-194
805-123 CYFELCO B T5 1X39 DIM 1 39 220-240 50-60 Yes 875 805-141 805-159 805-177 805-195
805-124 CYFELCO B T5 1X28 DIM 1 28 220-240 50-60 Yes 1175 805-142 805-160 805-178 805-196
805-125 CYFELCO B T5 1X54 DIM 1 54 220-240 50-60 Yes 1175 805-143 805-161 805-179 805-197
805-126 CYFELCO B T5 1X35 DIM 1 35 220-240 50-60 Yes 1475 805-144 805-162 805-180 805-198
805-127 CYFELCO B T5 1X49 DIM 1 49 220-240 50-60 Yes 1475 805-145 805-163 805-181 805-199
805-128 CYFELCO B T5 1X80 DIM 1 80 220-240 50-60 Yes 1475 805-146 805-164 805-182 805-200
805-129 CYFELCO B T5 2X14 DIM 2 14 220-240 50-60 Yes 575 - - - -
805-130 CYFELCO B T5 2X24 DIM 2 24 220-240 50-60 Yes 575 - - - -
805-131 CYFELCO B T5 2X21 DIM 2 21 220-240 50-60 Yes 875 805-149 805-167 805-185 805-203
805-132 CYFELCO B T5 2X39 DIM 2 39 220-240 50-60 Yes 875 805-150 805-168 805-186 805-204
805-133 CYFELCO B T5 2X28 DIM 2 28 220-240 50-60 Yes 1175 805-151 805-169 805-187 805-205
805-134 CYFELCO B T5 2X54 DIM 2 54 220-240 50-60 Yes 1175 805-152 805-170 805-188 805-206
805-135 CYFELCO B T5 2X35 DIM 2 35 220-240 50-60 Yes 1475 805-153 805-171 805-189 805-207
805-136 CYFELCO B T5 2X49 DIM 2 49 220-240 50-60 Yes 1475 805-154 805-172 805-190 805-208
805-137 CYFELCO B T5 2X80 DIM 2 80 220-240 50-60 Yes 1475 805-155 805-173 805-191 805-209
DALI
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
805-210 CYFELCO B T5 1X14 DALI 1 14 220-240 50-60 Yes 575 - - - -
805-211 CYFELCO B T5 1X24 DALI 1 24 220-240 50-60 Yes 575 - - - -
805-212 CYFELCO B T5 1X21 DALI 1 21 220-240 50-60 Yes 875 805-230 805-248 805-266 805-284
805-213 CYFELCO B T5 1X39 DALI 1 39 220-240 50-60 Yes 875 805-231 805-249 805-267 805-285
805-214 CYFELCO B T5 1X28 DALI 1 28 220-240 50-60 Yes 1175 805-232 805-250 805-268 805-286
805-215 CYFELCO B T5 1X54 DALI 1 54 220-240 50-60 Yes 1175 805-233 805-251 805-269 805-287
805-216 CYFELCO B T5 1X35 DALI 1 35 220-240 50-60 Yes 1475 805-234 805-252 805-270 805-288
805-217 CYFELCO B T5 1X49 DALI 1 49 220-240 50-60 Yes 1475 805-235 805-253 805-271 805-289
805-218 CYFELCO B T5 1X80 DALI 1 80 220-240 50-60 Yes 1475 805-236 805-254 805-272 805-290
805-219 CYFELCO B T5 2X14 DALI 2 14 220-240 50-60 Yes 575 - - - -
805-220 CYFELCO B T5 2X24 DALI 2 24 220-240 50-60 Yes 575 - - - -
805-221 CYFELCO B T5 2X21 DALI 2 21 220-240 50-60 Yes 875 805-239 805-257 805-275 805-293
805-222 CYFELCO B T5 2X39 DALI 2 39 220-240 50-60 Yes 875 805-240 805-258 805-276 805-294
805-223 CYFELCO B T5 2X28 DALI 2 28 220-240 50-60 Yes 1175 805-241 805-259 805-277 805-295
805-224 CYFELCO B T5 2X54 DALI 2 54 220-240 50-60 Yes 1175 805-242 805-260 805-278 805-296
805-225 CYFELCO B T5 2X35 DALI 2 35 220-240 50-60 Yes 1475 805-243 805-261 805-279 805-297
805-226 CYFELCO B T5 2X49 DALI 2 49 220-240 50-60 Yes 1475 805-244 805-262 805-280 805-298
805-227 CYFELCO B T5 2X80 DALI 2 80 220-240 50-60 Yes 1475 805-245 805-263 805-281 805-299
